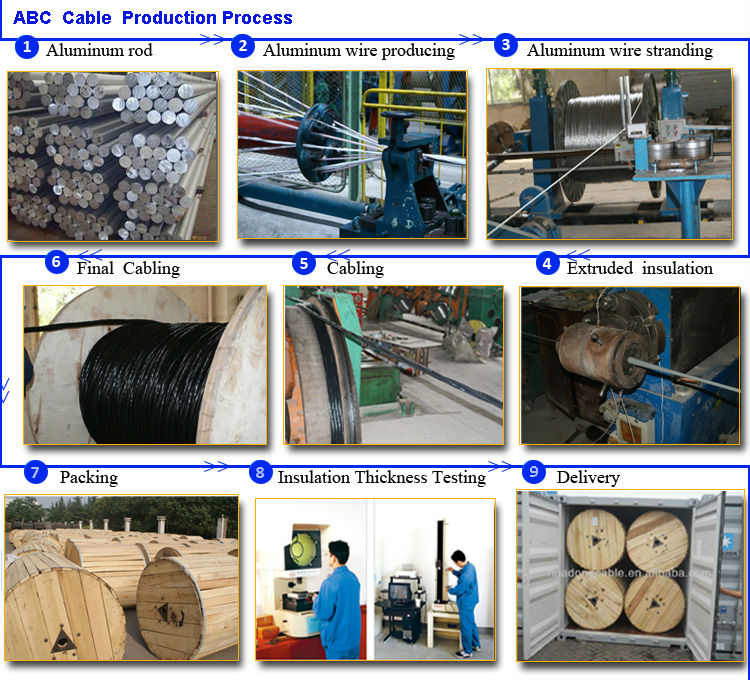

Condutores fase: Alumínio tipo redondo compactado, com resistência mínima de 10,5 Kgf/mm²,
conforme NM-280 classe 2.
Iolação das fases: Polietileno termofixo 90°C tipo XLPE, na cor preta, identificado por números.
Condutor Neutro: Cabo de alumínio nu têmpera H-19 para seções de até 25mm² e cabo de alumínio
liga 6201 nu para seções superiores.
Condutores fase: Alumínio H-19 sólido, tipo redondo normal ou redondo compactado com seções em mm²,
AWG ou kCM.
Condutor neutro: Alumínio sólido, cabo de alumínio com alma de aço, com seções em mm², AWG ou kCM.
Acondicionamento: Em carretéis de madeira, com lances definidos pelo cliente.
Isolação: Veias pretas identificadas por números, frisos, traços, letras ou cores a critério do cliente,
podendo ser PE 70°C, PVC 70°C ou XLPE 90°C para
condutores fase e cndutor neutro.
Norma Aplicável: NBR 8182
Aplicações: Entrada aérea de padrão de consumidores e distribuição de energia elétrica.
SEÇÃO (mm²) |
DIÂMETRO DO CONDUTOR FASE (mm) |
ESPESSURA DE ISOLAÇÃO (mm) |
CONDUTOR NEUTRO Nº DE FIOS - DIÂM. (mm) |
DIÂMETRO EXTERNO (mm) |
PESO TOTAL (Kg/Km) com Neutro |
Cabos - DUPLEX CA CAL NU ISOLADO | |||||
1x1x10+10 | 4,05 | 1,20 |
7/1,36 4,08 |
10,70 |
79 105 |
1x1x16+16 | 4,70 | 1,20 |
7/1,70 5,10 |
12,40 |
112 136 |
1x1x25+25 | 5,95 | 1,40 |
7/2,06 6,18 |
15,20 |
168 202 |
1x1x35+35 | 7,00 | 1,60 |
7/2,50 7,50 |
18,00 |
235 281 |
1x1x50+50 | 8,20 | 1,60 |
7/3,00 9,00 |
21,80 |
318 371 |
SEÇÃO (mm²) |
DIÂMETRO DO CONDUTOR FASE (mm) |
ESPESSURA DE ISOLAÇÃO (mm) |
DIÂMETRO DO CONDUTOR FASE ISOLADO (mm) |
DIÂMETRO DO CABO (mm) |
PESO TOTAL (Kg/Km) |
Cabos - TRIPLEX CA CAL NU ISOLADO | |||||
2x1x10+10 | 4,05 | 1,20 |
7/1,36 4,08 |
14,20 |
131 157 |
2x1x16+16 | 4,70 | 1,20 |
7/1,70 5,10 |
15,60 |
181 211 |
2x1x25+25 | 5,95 | 1,40 |
7/2,06 6,18 |
19,20 |
268 311 |
2x1x35+35 | 7,00 | 1,60 |
7/2,50 7,50 |
22,40 |
375 434 |
2x1x50+50 | 8,20 | 1,60 |
7/3,00 9,00 |
24,90 |
491 559 |
2x1x70+70 | 9,75 | 1,80 |
7/3,45 10,35 |
29,20 |
675 763 |
SEÇÃO (mm²) |
DIÂMETRO DO CONDUTOR FASE (mm) |
ESPESSURA DE ISOLAÇÃO (mm) |
DIÂMETRO DO CONDUTOR FASE ISOLADO (mm) |
DIÂMETRO DO CABO (mm) |
PESO TOTAL (Kg/Km) |
Cabos - QUADRUPLEX CA CAL NU ISOLADO | |||||
3x1x10+10 | 4,05 | 1,20 |
7/1,36 4,08 |
15,90 |
183 209 |
3x1x16+16 | 4,70 | 1,20 |
7/1,70 5,10 |
17,10 |
250 280 |
3x1x25+25 | 5,95 | 1,40 |
7/2,06 6,18 |
21,40 |
368 411 |
3x1x35+35 | 7,20 | 1,60 |
7/2,50 7,50 |
25,10 |
515 574 |
3x1x35+50 | 7,20 | 1,60 |
7/3,00 9,00 |
25,10 |
541 609 |
3x1x35+70 | 7,20 | 1,60 |
7/3,45 10,35 |
25,10 |
535 723 |
3x1x50+35 | 8,30 | 1,60 |
7/2,50 7,50 |
25,10 |
615 675 |
3x1x50+50 | 8,30 | 1,60 | 7/3,00 9,00 | 27,70 |
657 726 |
3x1x50+70 | 8,30 | 1,60 | 7/3,45 10,35 | 27,70 |
701 789 |
3x1x70+50 | 9,80 | 1,80 | 7/3,00 9,00 | 32,30 |
873 942 |
3x1x70+70 | 9,80 | 1,80 | 7/3,45 10,35 | 32,30 |
918 1006 |
3x1x95+70 | 11,50 | 1,80 | 7/3,45 10,35 | 37,40 |
1183 1271 |
3x1x95+95 | 11,50 | 2,00 | 7/4,12 12,36 | 37,40 |
1261 1377 |
3x1x120+70 | 13,00 | 2,00 | 7/3,45 10,35 | 41,10 |
1413 1501 |
3x1x120+120 | 13,00 | 2,00 | 19/2,90 14,50 | 41,10 |
1577 1710 |
